Bastra Zrací a klimatizační jednotka KDG 1210

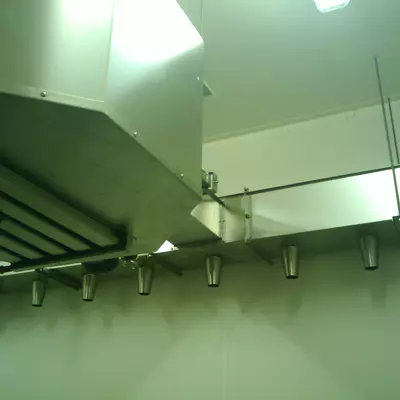

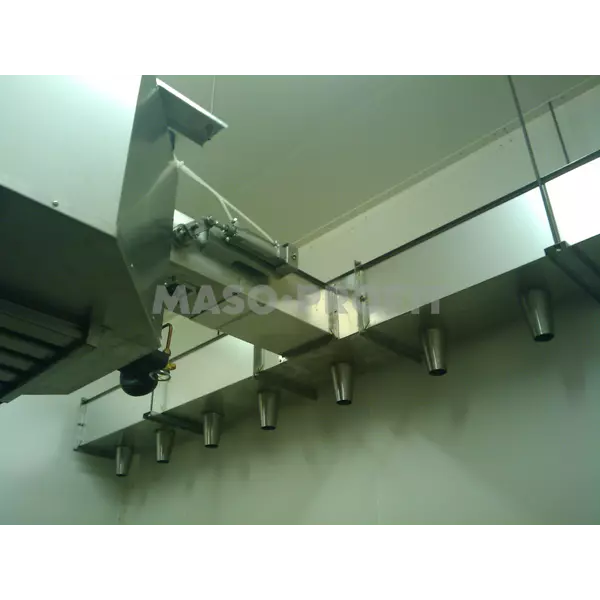

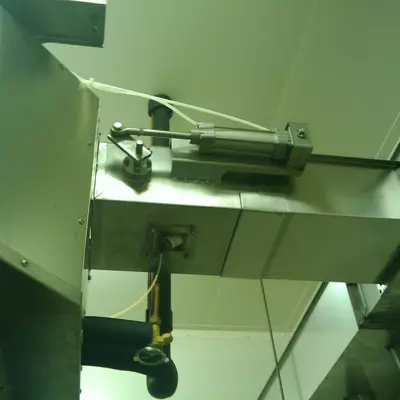

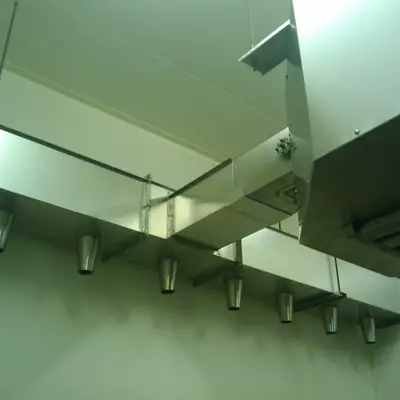

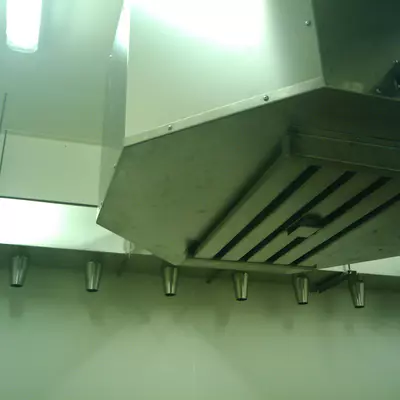

Podstropní zrací a klimatizační jednotka KDG 1210 bez zakuřování s dvěma postranními kanály rozvodu vzduchu a dvěma klapkami pro střídání směru proudění vzduchu. Je navržena pro menší a střední výrobce a maximální kapacita zrací komory do 8 vozíků, respektive 12 m2 plochy. K podstropní jednotce musí být zajištěn přívod energie, vody a potrubí pro odpad kondenzátu. Funkce zařízení: přístroj se montuje na strop místnosti, resp. se zavěšuje na závitové tyče pod strop místnosti. Vzduch se nasává dole ve střední části a proudí skrz přístroj střídavě do bočních vzduchových kanálů. Dvě klapky se vzduchovým ovládáním každé 2 minuty změní směr proudění vzduchu. V přístroji jsou umístěny výparníky, topení a zvlhčovací zařízení. Radiální ventilátor, stupňovitě nastavitelný, způsobuje pohyb vzduchu a stará se o stejnoměrné proudění. Řídící nástroje v rozvaděči kontrolují a řídí teplotu, vlhkost a rychlost proudění vzduchu. Topení: v proudu vzduchu umístěné trubkovité topné těleso, z nerezové oceli, s výkonem 6 kW. Chlazení: pod ventilátorem je výkonný žebrový výparník, pokrytý akrylem pro přichlazování proudícího vzduchu. Zvlhčování: tryska Whirl-Jet rozprašuje vodu na jemnou mlhu, která se předává do okolního vzduchu. Magnetický ventil řídí přívod vody. Cirkulace vzduchu: pro cirkulaci vzduchu je určen axiální ventilátor. Tento ventilátor je stupňovitě nastavitelný pomocí elektronického regulátoru a může se tak přizpůsobit okamžitým podmínkám. Rozvaděč: v nerezovém rozvaděči jsou umístěny veškeré regulační prvky, včetně kompaktního mikroprocesoru pro řízení teploty a vlhkosti. Mikroprocesor BASTRA Profi 50: 11 programů až s 9 kroky (min. a max. teplota, min. a max. vlhkost) 2,7 "OLED displej s rozlišením 128 x 64 pixelů hodiny v reálném čase předvolená doba a pracovní čas zobrazení požadované hodnoty a skutečné hodnoty 5 reléových výstupů pro vytápění, chlazení, zvlhčování, cirkulace, signál robustní pouzdro z nerezové oceli Volitelně lze řídicí jednotku rozšířit o další kartu pro protokolování procesů (teploty a vlhkosti) - software BASTRA Profi.net. Řízení teploty: pro teplotu ve °C se používá takzvané řízení hraničních hodnot. To znamená, že se může nastavit horní a dolní hraniční hodnota. Příklad: horní hraniční hodnota +16 °C, dolní hraniční hodnota +14 °C. Pokud teplota překročí horní hodnotu, zařízení chladí, jestliže překročí dolní hodnotu, zařízení topí. Regulace vlhkosti: také zde se používá řízení hraničních hodnot. Příklad: horní hraniční hodnota 82 % relativní vlhkosti, dolní hraničí hodnota 78 % relativní vlhkosti. Pokud vlhkost překročí horní hraniční hodnotu, zařízení odvlhčuje, jestliže překročí dolní hodnotu, zařízení zvlhčuje. Regulace proudění vzduchu: rychlost se může regulovat i bezstupňově přes elektronický regulátor, mezi plným výkonem a 1/3 výkonu. regulace umožňuje přizpůsobit rychlost vzduchu vždy okamžitým podmínkám a tím se vyvarovat příliš intenzivnímu sušení jehož důsledkem je tzv. kroužek, který často vzniká právě kvůli nadměrné cirkulaci vzduchu. Klidová automatika: automatika vypne zařízení vždy, když klima v místnosti „souhlasí“. Tedy pokud skutečné existující hodnoty (teplota a vlhkost) souhlasí se zadanými. Pokud se jedna hodnota posune, je příliš vlhko, sucho, teplo, nebo chladno, zařízení se zapne, reguluje na zadané hodnoty a opět se vypne. Ochrana proti přehřátí: ochrana proti přehřátí zabraňuje, například při výpadku chlazení, nadměrnému nárůstu teploty a vypne zařízení. Bezpečnostní hlídač teploty: klimatický stropní přístroj je dodatečně vybaven interním bezpečnostním hlídačem teploty, aby se zabránilo přehřátí přístroje v nepravděpodobném případě výpadku větrání. Hlídač teploty okamžitě vypne elektrické topení při dosažení teploty, nastavené ve výrobě. nové uvedení ochlazeného topení do provozu je možné až po manuálním odblokování hlídače.
